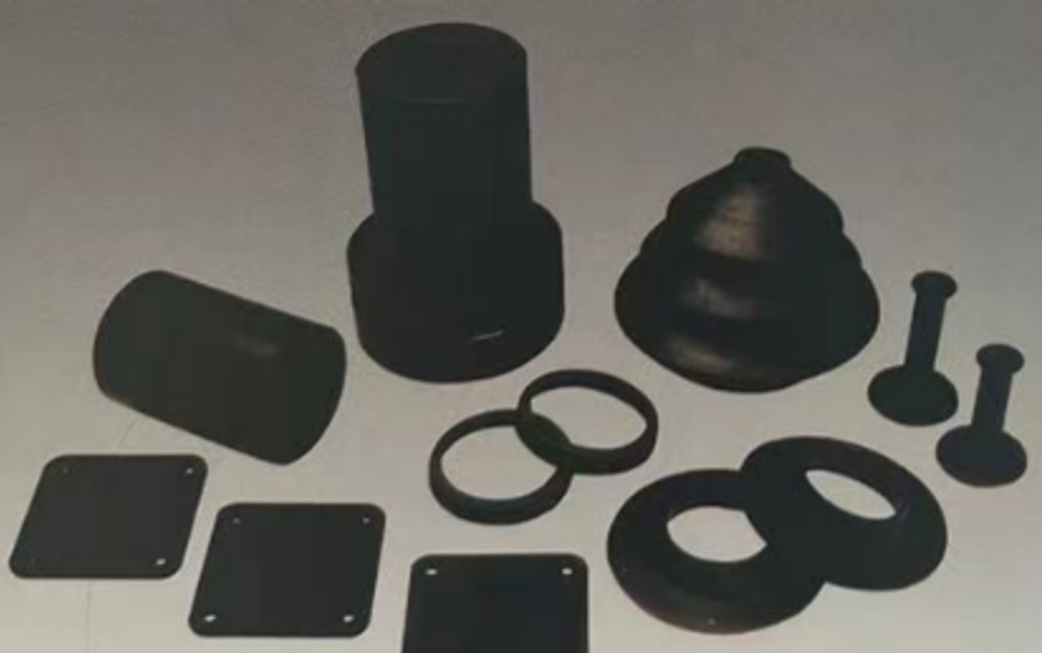

Гумові прокладки — керівництво з компонентів статичного та динамічного ущільнення

Інженери стикаються з постійним викликом: обрати правильне ущільнення для конкретного завдання. Щодня ви розглядаєте креслення, відкриваєте інструкції з технічного обслуговування або проходите по виробничому цеху. Фланець пропускає речовину. Циліндр вийшов з ладу.Вал зношується.Винуватець? Найчастіше — неправильний вибір ущільнення. Цей посібник пропонує практичні сценарії, що допоможуть вам зробити вибір між гумовими прокладками, пилозахисними ущільненнями, V‑образними ущільненнями та кільцями O.

Статичне ущільнення для нерухомих з'єднань

Подумайте про корпус насоса. Дві металеві поверхні, з'єднані болтами. Зовні вони виглядають рівними, але під мікроскопом видно безліч подряпин, слідів інструменту та крихітних ямок. Рідина знаходить ці шляхи. Між ними розташовується гумова прокладка. Ви затягуєте болти — прокладка стискається, заповнює всі нерівності й перекриває протікання. Використовуйте їх для корпусів насосів, кришок клапанів, фланців труб, доступних панелей. Великі площі? Неправильні форми? Не проблема. Якщо ваше завдання потребує ущільнення двох нерухомих поверхень, гумова прокладка часто є найкращим рішенням. Пам'ятайте: вони не призначені для рухомих деталей.

Динамічні ущільнення для поршневих та обертових валів

Тепер розгляньмо гідравлічний циліндр на екскаваторі-погрузчику. Шток висувається та зсувається, виїжджаючи із циліндра й знову входячи до нього. Пил, бруд, пісок — усе це повсюди. Якщо ці забруднення проникнуть через ущільнення штока, вони пошкоджують стінки циліндра, зношують поршень і призводять до виходу з ладу всього агрегату. Що ж додати? Ущільнення проти пилу необхідні на гідравлічних циліндрах, пневматичних приводах, лінійних направляючих — скрізь, де є поступальний вал, що знаходиться у контакті з брудом.

Встановлюйте їх на зовнішній стороні основного ущільнення під тиском. Їх завдання — не затримувати, а виключати забруднення. Гнучка кромка кожного разу, коли шток втягується, очищає його від бруду, змиваючи бруд, пил і краплі води. Якщо ваше обладнання працює в запиленому, брудному або вологому середовищі, пилозахисне ущільнення значно подовжить термін служби. Вони є першою лінією захисту від забруднень. Замінюйте їх регулярно — вони зношуються швидше, ніж ущільнення під тиском.

А як щодо обертових валів? Електродвигуни. Редуктори. Конвеєрні ролики. Ці валу обертаються з великою швидкістю, часто мають неправильне збігування, а іноді — шорстку поверхню через знос. Звичайне ущільнення типу «губа» швидко перегрівається, скрипить та виходить з ладу. У таких випадках найкраще підходить інша геометрія. V‑подібні ущільнення — це оптимальний вибір для обертових валів із неправильним збігуванням, відхиленням від осі чи шорсткою поверхнею.

V-подібне перетинне перерізання виявилося досить винахідливим. Під час обертання валу центробіжна сила виштовхує ущільнювальну губку назовні. Вона майже не торкається протилежної поверхні, тому тертя мінімальне. Така форма створює насосний ефект, який відганяє бруд подалі від ущільнення. Не потрібно забезпечувати щільне прилягання — просто надійте його на вал, і воно самостійно вирівняється. Застосовуйте їх на електродвигунах, входових та вихідних валах редукторів, сільськогосподарському обладнанні, конвеєрних роликах. Вони працюють при швидкостях валу до 20 метрів за секунду і витримують кутове неправильне з'єднання, яке зруйнувало б інші ущільнення. Монтаж займає мало часу; для цього не потрібні спеціальні інструменти.

Універсальні O-кільця для різноманітних застосувань

Тож коли ж використовують найпоширенішу ущільнювальну кільце? Усюди інше. О‑кільця — це базове ущільнення практично для будь‑яких застосувань: гідравлічних циліндрів, пневматичних клапанів, швидкоз'ємних з'єднань, фітингів для рідин та безлічі інших статичних і динамічних вузлів. Принцип простий: контролювана деформація. Вирізаєте канавку, вставляєте о‑кільце й стискаєте його супутньою деталлю. Кругле перетинне переріз сплющується, створюючи два ущільнювальні контакти. Внутрішній тиск підштовхує о‑кільце до сторони низького тиску, збільшуючи тиск контакту. Самопідсилювання. Працює від вакууму до високого тиску. Працює від –50 °C до 200 °C при виборі правильного матеріалу. Якщо у вас є канавка, о‑кільце, швидше за все, підійде.
