Застосування гумових амортизаторів: де вони використовуються у промисловому обладнанні?

Гумові амортизатори відіграють важливу роль у контролі вібрації, зменшенні передачі ударів та захисті промислового обладнання від непотрібних рухів. Вони використовуються у багатьох типах машин, у тому числі у насосах, компресорах, генераторах, системах ОВК, металообробних верстатах та важкому обладнанні.

Хоча термін «гумовий амортизатор» звучить просто, вимоги до його застосування можуть значно відрізнятися від одного обладнання до іншого. Деяке устаткування створює постійну вібрацію, тоді як інші машини піддаються раптовим ударам або змінним динамічним навантаженням. Тому потрібний гумовий компонент необхідно підбирати з урахуванням конкретного обладнання, навантаження, руху та експлуатаційного середовища.

Для промислових покупців розуміння сфер застосування промислових гумових амортизаторів також має важливе значення при виборі: чи краще використати стандартну деталь, чи індивідуальне рішення.

Що робить гумовий амортизатор у промисловому обладнанні?

Амортизація ударів та відокремлення вібрації

Промислове обладнання може викликати як постійну вібрацію, так і раптові удари. Електродвигуни та обертове обладнання можуть створювати повторювану вібрацію, тоді як компресори, генератори, будівельна техніка та інше важке обладнання можуть виробляти динамічні навантаження під час запуску, зупинки або зміни режимів роботи.

Гумовий амортизатор працює за рахунок контрольованої деформації еластомеру. Замість того, щоб допускати передачу вібраційних або ударних навантажень безпосередньо від машини до несучої конструкції, гумовий елемент створює гнучке з'єднання, яке здатне поглинати та розсіювати частину цієї енергії.

Це тісно пов'язано з віброізоляцією та гасінням вібрації, однак ці поняття не є тотожними. Поглинання ударів переважно спрямоване на обмеження впливу раптових навантажень, тоді як віброізоляція орієнтується на зменшення передачі повторюваної вібрації.

Згідно зІнженерний посібник з промислових деталей Parker LORDВібрація, ударні навантаження та шум можуть призвести до пошкодження компонентів і скорочення терміну служби обладнання, якщо їх не контролювати належним чином. Правильно підібрані гумові амортизатори з клейовим кріпленням допомагають вирішити ці проблеми.

Чому гума використовується для промислового поглинання ударів

Гума широко застосовується, оскільки поєднує еластичність і демпфуючі властивості. Її поведінку можна налаштувати за допомогою складу матеріалу, твердості, геометрії та конструкції цілого гумового компонента.

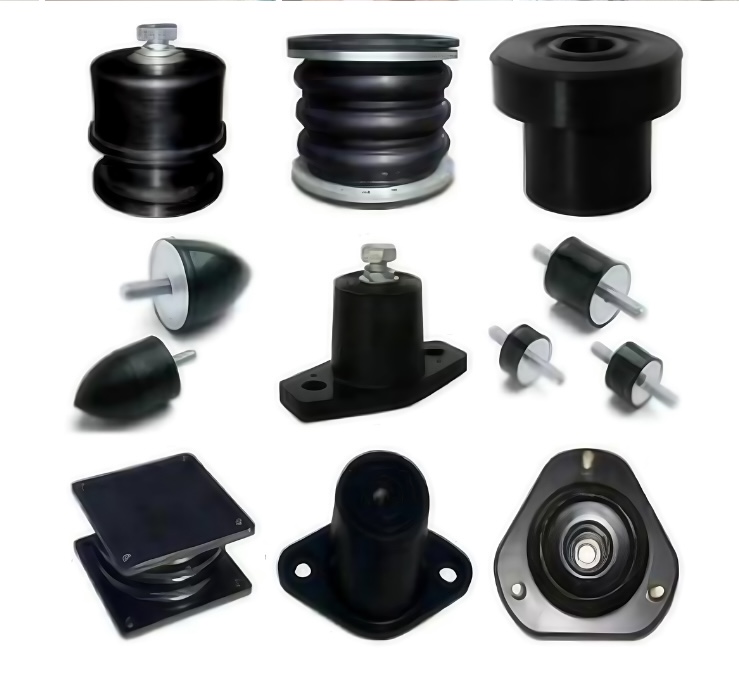

Це робить гуму придатною для виготовлення багатьох видів гумових віброізоляторів, втулок, прокладок, підвісок двигуна та компонентів зі сполученням гума–метал.

Однак не існує єдиного гумового амортизатора, який підходив би для будь-якого промислового обладнання. Насос, що працює в приміщенні, може мати зовсім інші вимоги, ніж генератор, що знаходиться на відкритому повітрі, або будівельна машина, яка піддається повторним ударним навантаженням.

Тому програма повинна визначати склад гуми, форму, жорсткість, навантажувальну здатність та спосіб кріплення.

Де використовуються гумові амортизатори?

Насоси, компресори, двигуни та генератори

Насоси, компресори, двигуни та генератори — це поширені області застосування промислових гумових амортизаторів, оскільки вони мають обертові або поршневі деталі, що створюють динамічні навантаження.

Для насосів гумові підкладки допомагають зменшити вібрацію, що передається від обладнання до його фундаменту. Компресори можуть потребувати додаткової уваги через циклічне навантаження та рухи під час експлуатації. Електродвигуни та генератори можуть створювати постійну вібрацію, яка в іншому випадку могла б безпосередньо передаватися на раму машини.

У системах генераторів, наприклад, правильно підібрані гумові опори допомагають ізолювати вібрації двигуна від несучої конструкції. Мета полягає не лише у використанні максимально м'якої гуми. Занадто велика м'якість може спричинити небажане рухливість, тоді як надмірна жорсткість — передавати занадто сильні вібрації.

ЦеІнформація про вібраційний та руховий контроль Parker LORDпоказує, як еластомерні підкладки та втулки можуть використовуватися для ізоляції вібрацій і ударів, компенсації рухів та зменшення шуму, що поширюється конструкцією, у складних умовах експлуатації.

Обладнання для систем ОВК та промислового охолодження

Системи ОВК і охолодження — ще одна важлива сфера застосування гумових віброізоляторів. Вентилятори, компресори, чилери, повітряні установки, охолоджувальне обладнання та насоси під час звичайної роботи можуть створювати вібрацію.

Якщо ця вібрація передається безпосередньо на підлогу, стіни, трубопроводи або будівельні конструкції, це може спричинити небажаний шум та механічне навантаження. Компоненти для ізоляції вібрації забезпечують гнучке з'єднання між обладнанням та його опорою.

ЦеПосібник Eaton щодо віброізоляційних підкладокУ переліку типових областей застосування зазначено кондиціонери, градирні, компресори, вентилятори, генератори, насоси, трубопроводи та технологічне обладнання.

Тому для систем ОВК покупці мають враховувати як навантаження обладнання, так і вібраційні характеристики, а не обирати кріплення лише за розмірами.

Станки та важке обладнання

Станки вимагають іншого підходу до контролю вібрацій. ЧПУ-верстати, виробничі машини та інше точне обладнання можуть зазнавати небажаного руху, оскільки надмірна вібрація може впливати на стабільність та якість обробки.

У важкому обладнанні основною проблемою може бути поєднання вібрації, ударних навантажень та повторюваних динамічних навантажень. Будівельна техніка, гірничодобувне обладнання, сільськогосподарська техніка та обладнання для переміщення матеріалів можуть створювати значне навантаження на кріпильні елементи.

Гумові амортизатори, втулки та гумометалеві кріплення можуть використовуватися для розмежування вібраційних вузлів від основної конструкції. У матеріалах Parker щодо позашляхового обладнання еластомерні кріплення та втулки описуються як рішення для ізоляції вібрацій і ударів у складних вимогах до мобільного обладнання.

Для таких застосувань довговічність має не менше значення, ніж зниження вібрації. Компонент повинен зберігати свою функціональність при повторних навантаженнях без надмірної деформації або передчасного зносу.

Прецизійне та випробувальне обладнання

Прецизійне та випробувальне обладнання, можливо, не піддається таким же великим ударним навантаженням, як будівельна техніка, проте навіть невеликі небажані вібрації можуть впливати на стабільність та умови вимірювань.

Тому лабораторне обладнання, системи контролю, вимірювальні прилади та інші чутливі машини можуть потребувати ретельно спроектованих ізоляційних компонентів.

Мета цього полягає не стільки у поглинанні потужного удару, скільки у створенні стабільного робочого середовища. Відповідний гумовий ізоляційний елемент здатний зменшити кількість вібрації, що генерується обладнанням або передається ззовні, і досягає чутливого обладнання.

ЦеІнженерна інформація про ізолятор Parker LORDТакож демонструється, як еластомерні ізолятори можна проектувати для захисту чутливого обладнання від ударів та вібрації.

Промислове застосування	Типове обладнання	Основна функція гумових компонентів
Робота з рідинами	Насоси, компресори	Зменшити передані вібрації
Виробництво електроенергії	Двигуни, генератори	Контроль вібрації та динамічного удару
ОВКП	Вентилятори, охолоджувачі, системи кондиціонування повітря	Зменшити вібрацію та шум, що поширюється через конструкцію
Виробництво	ЧПУ та металообробні верстати	Покращити стійкість та керування рухом
Важка техніка	Будівельна та гірничодобувна техніка	Поглинають ударні навантаження та динамічні навантаження
Високоточне обладнання	Системи тестування та вимірювання	Обмежте небажані вібрації

Як підібрати гумовий амортизатор до конкретного застосування

Врахуйте навантаження, вібрацію та монтаж

Першою увагою слід надавати фактичному навантаженню. Вага обладнання сама по собі недостатня, оскільки навантаження може розподілятися нерівномірно між усіма точками кріплення.

Покупці повинні враховувати загальну масу обладнання, навантаження на кожну опору, напрямок навантаження, очікувані рухи, а також те, чи буде гумовий компонент працювати переважно на стиск, зсув, розтяг чи в комбінації цих видів навантажень.

Робоча частота — ще один важливий фактор. Кріплення, яке добре працює при статичному навантаженні, може не забезпечувати належного функціонування під дією постійних динамічних вібрацій.

Розмір місця для установки також має значення. Конфігурація болтів, розміри кріплення, наявний зазор та напрямок руху — усе це може впливати на необхідну конструкцію.

Саме томуІнженерний посібник Parker LORDнаголошує на виборі, орієнтованому на конкретне застосування, та враховує такі фактори, як навантаження, прогин, частота перешкод, демпфування та ізоляція.

Розгляньте матеріал та робоче середовище

Робоче середовище може бути не менш важливим, ніж механічне навантаження.

Олія, паливо, вода, волога, хімічні речовини, озон, вплив навколишнього середовища та температура — усе це може впливати на експлуатаційні властивості гуми. Наприклад, обладнання, що контактує з олією, може потребувати іншої гумової суміші, ніж обладнання, яке працює на відкритому повітрі, а машини, що працюють при високих температурах, можуть потребувати суміші, розробленої для таких умов.

Тому вибір матеріалу має ґрунтуватися на конкретному призначені, а не лише на тому, щоб обрати найпоширеніший гумовий матеріал.

Для замовників OEM це одна з областей, де безпосередня співпраця з виробником гумових амортизаторів може бути вигідною. Виробник зможе оцінити робоче середовище разом із механічними вимогами та визначити, чи доцільніше використовувати стандартну суміш чи індивідуальний склад.

Що покупці повинні повідомити виробнику гумових амортизаторів?

При замовленні індивідуальних гумових амортизаторів покупцям слід надавати якомога більше інформації про область застосування.

• Тип обладнання та область застосування
• Загальна вага обладнання
• Навантаження на один монтажний пункт
• Умови вібрації або удару
• Робоча частота
• Розміри встановлення
• Спосіб кріплення
• Робоча температура
• Вплив нафти, води, хімічних речовин або погодних умов
• Необхідний гумовий матеріал або вимоги до експлуатаційних характеристик
• Існуючі креслення, зразки або номери деталей

Ця інформація надає виробнику більш ґрунтовану основу для оцінки конструкції. Вона також допомагає визначити, чи може існуючий промисловий гумовий амортизатор задовольнити вимоги, або ж слід розробити індивідуальний гумово-металевий компонент.

ЯкРекомендації NIOSH щодо інженерних заходів контролюпояснює, що ізоляція вібрації машини може зменшити передачу вібрації через конструкції, однак правильний метод ізоляції має важливе значення, оскільки невідповідні опори можуть навіть посилити вібрацію.

Висновок

Застосування гумових амортизаторів охоплює широкий спектр промислового обладнання — від насосів і компресорів до генераторів, систем ОВК, металообробних верстатів, важкої техніки та високоточного устаткування.

Мета полягає не лише у «поглинанні вібрації». Залежно від сфери застосування промисловий гумовий амортизатор може потребувати контролювати постійну вібрацію, поглинати удари, знижувати шум, що передається через конструкцію, захищати чутливі компоненти або покращувати стійкість обладнання.

Для покупців найкращим підходом є початок з реального застосування, а потім оцінка навантаження, вібрації, ударів, робочого середовища, матеріалу гуми та конструкції кріплення.

Коли стандартні вироби не здатні задовольнити вимоги, кваліфікований виробник гумових амортизаторів може розробити індивідуальні гумові віброізолятори або гумо-металеві компоненти, враховуючи реальні робочі умови обладнання. Такий орієнтований на застосування підхід забезпечує краще прилягання, довговічність та стабільність роботи в довгостроковій перспективі, ніж вибір компонента лише за розміром чи номінальною навантаженням.

Джерела

1. Паркер ЛОРД.Каталог промислових запчастин та інженерний посібник LORD.

2. Національний інститут безпеки та охорони праці (NIOSH).Впровадити інженерні заходи контролю.

3. Ітон.Підкладки для віброізоляції.

4.Паркер ЛОРД.Рішення для пасивного керування рухом та віброізоляції.

5. Паркер ЛОРД.Інженерія ізоляторів та каталог продукції.
